上海吉邁閥門制造有限公司主要生產≦HXF4型帶呼出接管（阻火）呼吸閥≧也是國內呼吸閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述:
HXF4帶呼出接管阻火呼吸閥是固定在儲罐頂上的通風裝置，以保證罐內壓的正常狀態，防止罐內超壓或超真空合儲罐遭受損壞，也可減少液體揮發損耗。帶呼出接管阻火呼吸閥是裝在室內固定儲罐頂上的接管呼吸作用，它能對石油儲罐內外壓差進行自動調節。其性能可靠、穩定，完全符合石油工業部SY7511-87部標準。帶呼出接管呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、煤油、輕柴、厚油等油品及性質相同的化工產品儲罐。

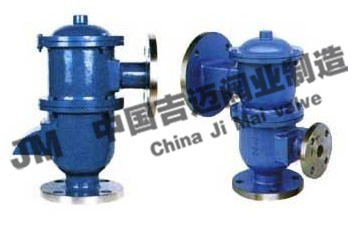

HXF4帶呼出接管阻火呼吸閥
根據國家(石油化工設計防火規范)(GB50160-92)的規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥"，而我國呼吸閥產品類型單一，還滿足了不石油化工各部門的需要，為了解決上述問題，我廠與中石化總公司北京設計院共同研制開發HX型系列新產品。HX型系列呼吸閥具有類型多，規格齊全，結構緊湊、重量輕、通風量大、泄漏水等優點。產品有單呼閥、單吸閥、呼吸閥、各種結構形式均可與阻火器組合構造，也可配制所需的接管。
本產品實為目前國內呼吸閥中的佼佼者，已成為中石化總公司工程建設部推薦產品。
二、標志意義

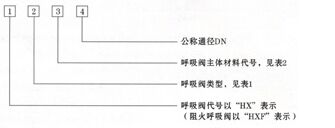

呼吸閥代號說明
1、呼吸閥代號以HX表示，HXF為阻火呼吸閥代號。
2、呼吸閥類型代號以吸入和呼出口有否接管來分類，共8種，見表1。
|
代號
|
類型
|
代號
|
類型
|
|
HX1
|
呼吸閥
|
HXF1
|
阻火呼吸閥
|
|
HX2
|
帶雙接管呼吸閥
|
HXF2
|
帶雙接管阻呼吸閥
|
|
HX3
|
帶呼入接管呼吸閥
|
HXF3
|
帶吸入接管阻呼吸閥
|
|
HX4
|
帶呼出接管呼吸閥
|
HXF4
|
帶吸出接管阻呼吸閥
|
|
HX5
|
單呼閥
|
HXF5
|
阻火單呼閥
|
|
HX6
|
單吸閥
|
HXF6
|
阻火單吸閥
|
|
HX7
|
帶接管呼出閥
|
HXF7
|
帶接管阻火呼出閥
|
|
HX8
|
帶接管吸入閥
|
HXF8
|
帶接管阻火吸入閥
|
呼吸閥表示主體材料見表2
|
代號
|
主體材料
|
閥盤和閥座
|
閥密封件
|
|
Ⅰ
|
ZG200-400
|
0Cr19Ni9
|
F4
|
|
Ⅱ
|
ZG0Cr18Ni9
|
和主體材料相同
|
|
Ⅲ
|
ZG0Cr18Ni9Ti
|
|
Ⅳ
|
ZG0Cr18Ni12Mo2Ti
|
|
Ⅴ
|
ZA1si7Mg
|
操作壓力和使用環境溫度
呼出壓力：B、+980Pa C、+175Pa D、+4KPa E、+18KPa
吸入壓力：B、-295Pa C、-295Pa D、-0.5KPa
（操作壓力指標也可以由用戶指定）
使用環境溫度：-30℃～60℃
阻火呼吸閥工作介質
汽油、煤油、柴油、芳、、空氣等，或其他石油化工物料，阻火類別的選用“HGJ21-89"選行，選IIA級或IIB級由客戶指定。
制造和檢驗標準
參照“SY7511-87"、“GB5908-86"等標準進行制造和驗收。
注：法蘭連接采用HG5010-58、PN1.0MPa，也可以根據用戶需要，按HGJ、JB、ANSI-B16.5、JIS等其它標準進行制造。
阻火呼吸閥主要外形與法蘭連接尺寸
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
|
H
|
250/320
|
400/470
|
400/470
|
470/540
|
550/620
|
620/700
|
/780
|
/900
|
/1100
|
|
L
|
300
|
450
|
450
|
650
|
850
|
1000
|
1100
|
1250
|
1200
|

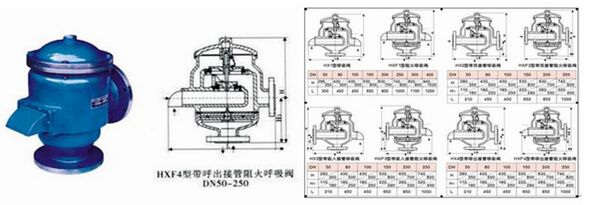

HXF4型帶呼出接管（阻火）呼吸閥結構圖紙：
