產品型號：J65Y
產品口徑：DN15-DN50
產品壓力：2500LB
連接方式：對焊
閥體材質：鍛鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦自密封Y型截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

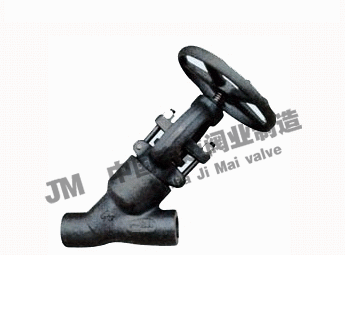

自密封Y型截止閥J65Y產品概述：

1、全徑或縮徑

2、.明桿支架式

3、截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.

4、螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

5、整體式上密封座，自定心壓板壓套式

6、承插端符合ASME B16.11

7、螺紋連接端(NPT)符合ANSI/ASME B1.20.1

8、閥瓣可變換為節流型、針型、球型和止回型
產品性能參數：

鍛鋼自密封截止閥標準材質

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182 F22	A182 F304	A182 F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封圈	A182 F304L			A182 F316L
5	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316L
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	銷釘	A276420		A182F304
8	墊圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A19 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		ＰＴＦＥ
11	填料壓套	A276 420		A182 F304
12	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
13	填料壓板	A216WCB		A351CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276 410
16	手輪	A197
17	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
18	油嘴	銅
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		29℃～425℃	29℃～550℃	29℃～200℃

鍛鋼自密封截止閥主要連接尺寸及重量

NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(開)		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

自密封Y型截止閥J65Y產品圖紙：

自密封Y型截止閥J65Y結構圖紙
