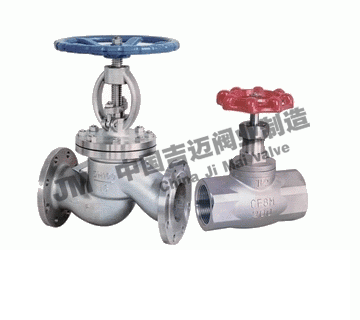

上海吉邁閥門制造有限公司主要生產≦J41H，J41W手動截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用來調節流量，但適用的壓力范圍很廣。
J41Y 型 PN16~PN160 截止閥：手動、法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16~PN160，閥體材料為碳素鋼（J41Y-16C~160C）、0Cr18Ni9 系不銹鋼（J41Y-16P~160P）、0Cr17Ni12Mo2 系不銹鋼（J41Y-16R~160R）、1Cr5Mo 鉻鉬鋼（J41Y-16I~160I）的截止閥。
【產品性能參數】
J41Y 型 PN16~PN160 鋼制截止閥主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
J41Y-16C~160C
|
16~160
|
1.6~16.0
|
≤425
|
水、蒸汽、油品
|
|
J41Y-16P~160P
|
≤150
|
弱腐蝕性介質
|
|
J41Y-16R~160R
|
腐蝕性介質
|
|
J41Y-16I~160I
|
≤550
|
油品、蒸汽
|
【產品零部件材料】
J41Y 型 PN16~PN160 鋼制截止閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
|
J41Y-16C~160C
|
碳素鋼
|
鉻不銹鋼
|
堆焊硬基合金
|
石棉、石墨、柔性石墨、聚四氟乙烯
|
|
J41Y-16P~160P
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
|
J41Y-16R~160R
|
|
J41Y-16I~160I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
【J41Y 型 PN16 截止閥產品外形及結構尺寸】
J41Y 型 PN16 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
14
|
4×ø14
|
198
|
120
|
5
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
200
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4×ø14
|
243
|
140
|
7.3
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4×ø14
|
253
|
160
|
8
|
|
32
|
180
|
135
|
100
|
78
|
15
|
4×ø18
|
280
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4×ø18
|
312
|
200
|
16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4×ø18
|
321
|
200
|
16
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4×ø18
|
325
|
240
|
22
|
|
80
|
310
|
195
|
160
|
135
|
20
|
4×ø18
|
355
|
240
|
31
|
|
100
|
350
|
215
|
180
|
155
|
20
|
4×ø18
|
415
|
280
|
45
|
|
125
|
400
|
245
|
210
|
185
|
22
|
4×ø18
|
460
|
320
|
80
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8×ø23
|
510
|
360
|
97
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12×ø23
|
590
|
360
|
169
|
【J41Y 型 PN25 截止閥產品外形及結構尺寸】
J41Y 型 PN25 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×ø14
|
198
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
233
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×ø14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×ø14
|
285
|
160
|
7.5
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×ø18
|
302
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×ø18
|
355
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×ø18
|
362
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×ø18
|
325
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×ø18
|
369
|
280
|
30
|
|
100
|
350
|
230
|
190
|
165
|
24
|
8×ø23
|
370
|
300
|
35
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×ø18
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×ø23
|
611
|
400
|
98
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12×ø25
|
721
|
400
|
170
|
【J41Y 型 PN40 截止閥產品外形及結構尺寸】
J41Y 型 PN40 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×ø14
|
198
|
120
|
4.5
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×ø14
|
233
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×ø14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×ø14
|
285
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×ø18
|
302
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×ø18
|
355
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×ø18
|
373
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×ø18
|
408
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×ø18
|
436
|
320
|
44
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8×ø23
|
480
|
360
|
60
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×ø25
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×ø25
|
611
|
400
|
130
|
【J41Y 型 PN63 截止閥產品外形及結構尺寸】
J41Y 型 PN63 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
15
|
170
|
105
|
75
|
55
|
18
|
4×ø14
|
148
|
100
|
5
|
|
20
|
190
|
125
|
90
|
68
|
20
|
4×ø18
|
150
|
100
|
6
|
|
25
|
210
|
135
|
100
|
78
|
22
|
4×ø18
|
175
|
120
|
8
|
|
32
|
230
|
150
|
110
|
82
|
24
|
4×ø23
|
200
|
140
|
11
|
|
40
|
260
|
165
|
125
|
95
|
24
|
4×ø23
|
231
|
160
|
14
|
|
50
|
300
|
175
|
135
|
105
|
26
|
4×ø23
|
262
|
180
|
18
|
|
65
|
340
|
200
|
160
|
130
|
28
|
8×ø23
|
450
|
320
|
48
|
|
80
|
380
|
210
|
170
|
140
|
30
|
8×ø23
|
485
|
360
|
56
|
|
100
|
430
|
250
|
200
|
168
|
30
|
8×ø25
|
537
|
400
|
75
|
|
150
|
550
|
340
|
280
|
240
|
38
|
8×ø34
|
646
|
450
|
175
|
【J41Y 型 PN100 截止閥產品外形及結構尺寸】
J41Y 型 PN100 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
170
|
100
|
70
|
50
|
20
|
4×ø14
|
-
|
100
|
5.7
|
|
15
|
170
|
105
|
75
|
55
|
20
|
4×ø14
|
195
|
120
|
10
|
|
20
|
190
|
125
|
90
|
68
|
22
|
4×ø18
|
228
|
120
|
13.5
|
|
25
|
210
|
135
|
100
|
78
|
24
|
4×ø18
|
250
|
160
|
14
|
|
32
|
230
|
150
|
110
|
82
|
24
|
4×ø23
|
326
|
200
|
14.3
|
|
40
|
260
|
165
|
125
|
95
|
26
|
4×ø23
|
359
|
240
|
29.5
|
|
50
|
300
|
195
|
145
|
112
|
28
|
4×ø25
|
414
|
280
|
48.5
|
|
65
|
340
|
220
|
170
|
138
|
32
|
8×ø25
|
434
|
320
|
65
|
|
80
|
380
|
230
|
180
|
148
|
34
|
8×ø25
|
547
|
400
|
92
|
|
100
|
430
|
265
|
210
|
172
|
38
|
8×ø30
|
621
|
450
|
107
|
|
125
|
500
|
310
|
250
|
210
|
42
|
8×ø34
|
-
|
-
|
-
|
|
150
|
550
|
350
|
290
|
250
|
46
|
12×ø34
|
840
|
-
|
310
|
|
200
|
650
|
430
|
360
|
312
|
54
|
12×ø41
|
925
|
-
|
590
|
|
250
|
775
|
500
|
430
|
382
|
60
|
12×ø41
|
1015
|
-
|
850
|
|
300
|
900
|
585
|
500
|
442
|
70
|
12×ø48
|
1200
|
-
|
1040
|
【J41Y 型 PN160 截止閥產品外形及結構尺寸】
J41Y 型 PN160 鋼制截止閥外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
15
|
170
|
110
|
75
|
52
|
24
|
4×ø18
|
148
|
156
|
4.64
|
|
20
|
190
|
130
|
90
|
62
|
26
|
4×ø23
|
156
|
161
|
7.42
|
|
25
|
210
|
140
|
100
|
72
|
28
|
4×ø23
|
175
|
187
|
10.1
|
|
32
|
230
|
165
|
115
|
85
|
30
|
4×ø25
|
200
|
214
|
12.3
|
|
40
|
260
|
175
|
125
|
92
|
32
|
4×ø27
|
231
|
252
|
15.2
|
|
50
|
300
|
215
|
165
|
132
|
36
|
8×ø25
|
262
|
291
|
29.7
|
J41H，J41W手動截止閥結構圖紙：
