產品型號：Q91SA
產品口徑：DN1-DN10
產品壓力：1.6mpa-6.4mpa
連接方式：螺紋，卡套
閥體材質：304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦異徑球閥Q91SA≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

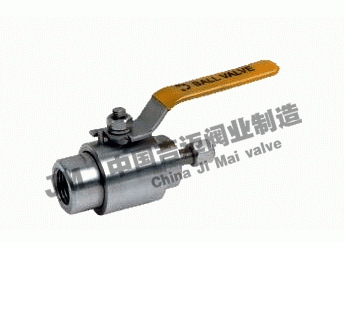

異徑球閥Q91SA產品概述

一、異徑球閥Q91SA介紹

異徑球閥Q91SA是一種可以精確調整的閥門，對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而儀表閥必須具有可靠的密封性能。

二、異徑球閥Q91SA用途

汽源球閥用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是氣源球閥。氣源球閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。

三、異徑球閥Q91SA主要性能規范及主要零件材料

型號 Type	名稱 Name	公稱壓力(MPa) Nominal Pressure	強度試驗壓力 Strength test pressure	密封試驗壓力 Seal test pressure	主要材料Parts material					適用溫度（℃） Suitable temperature
					閥體Body	閥座Seat	球Ball	閥桿Stem	填料packing
QG·Y1	氣源球閥 Air ball valve	1.0 2.5	1.5PN	1.1PN	H62		耐酸鋼 Acid steel		聚四氟乙烯PTFE	常溫 Normal temperature
QY-1	氣動管路球閥 Air-operated ball valve
QY-2
QY-3
QG·Y1	卡套式球閥 Ferrule type ball valve	2.5 4.0 6.4			碳鋼耐酸鋼 Carbon steel acid steel		耐酸鋼 Acid steel		聚四氟乙烯PTFE	-20~200
QH J·Y1
QG·Y1	取壓球閥 Pressure-reducing ball valve
QH J·AY1
QG·M1	壓力表球閥 Pressure-gage ball valve
QH J·M1
Q11SA	內螺紋球閥Female screw ball valve								柔性石墨 Flexible graphite	-40~150
Q91SA	異徑球閥Reducing ball valve

四、汽源球閥主要尺寸

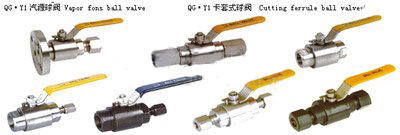

異徑球閥Q91SA結構圖紙

型號type	名稱Name	公稱通徑DN（mm） Nominal diameter	配管通徑Do（mm） Tubing diameter	結構長度L（mm） Face to face
QG·Y1	氣源球閥Air ball valve	1、6	6、8	90
QY-1	氣動管路球閥 Air-operated ball valve		6、8、10	66、68、80
QY-2	氣動管路球閥 Air-operated ball valve		6、8、10	65、66、67
QY-3	氣動管路球閥 Air-operated ball valve	-	6、8、10	65、66、67
QG·Y1	卡套式球閥 Ferrule type ball valve	10	12、14	130
QH J·Y1	卡套式球閥 Ferrule type ball valve	10、15	12、14、18	130
QG·Y1	取壓球閥 Pressure-reducing ball valve	10	12、14	105
QH J·AY1	取壓球閥 Pressure-reducing ball valve	10、15	12、14、18	105
QG·M1	壓力表球閥 Pressure-gageball valve	10	-	145
QH J·M1	壓力表球閥 Pressure-gageball valve	3	-	145
Q11SA	內螺紋球閥 Female screw ball valve	10、15	-	68
Q91SA	異徑球閥 Reducing ball valve	10	14	100
