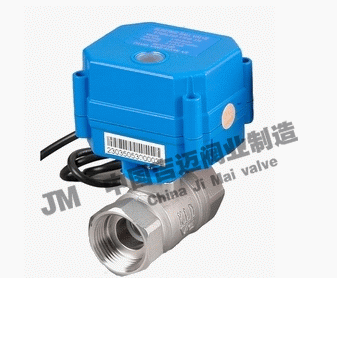

微型電動球閥CWX15Q

上海吉邁閥門制造有限公司主要生產≦微型電動球閥CWX15Q≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

CWX-15Q微型電動球閥浴室水控專用的產品概述：

產品編號：CWX-15Q-DN20 產品介紹： 一、 產品特點： ★可以在開水房中使用，是替換電磁閥的優良產品 1、全金屬齒輪結構，性能可靠 2、使用壽命長，開關次數10萬次以上 3、電氣限位和機械限位一體化設計,定位

CWX-15Q微型電動球閥浴室水控專用的詳細信息

產品名稱：CWX-15Q/N

型號	額定電壓	工作電流	輸出力矩	適配閥門口 徑	開關 時間	控制 模式	防護 等級	工作 壓力	介質 溫度
CWX-15N	DC3-6V ADC9-24V AC220V ADC85-265V	Max80ma	Max-2NM	DN8-DN32	3-5s	CR01 CR02 CR03 CR04 CR05	IP65	1.0MPa	0-90度
CWX-15Q		Max80ma	Max-1.5NM	DN8-DN25

接口方式	口徑	Фd	L1	L2	L3	F	H1	H2	H3	b	Q1	Q2
											d	d
雙 內 螺 紋	DN8	8	11	11	47	21	12	18	50	52	68	62
	DN10	8	11	11	47	21	12	18	50	52	68	62
	DN15	15	11	11	53.5	27	16	22	50	52	68	62
	DN20	15	10	10	62	30	16	22	50	52	68	62
	DN25	20	16	18	73	38	22	25	50	52	68	62
一內 一外	DN20	15	18	10	65	30	16.5	21.5	50	52	68	62
	DN25	20	14	15	91	38	20	25	50	52	68	62
	DN32	20	16	16	79	46	23	28	50	52	68	68
全通徑	DN20	20	15	15	70	30	19.5	25.5	50	52	68	62
	DN25	25	20	20	83	38	23	28	50	52	68	62
重量	雙內螺紋					一內一外			全通徑		備注： 閥體材質為的黃銅閥重量
	DN8	DN10	DN15	DN20	DN25	DN20	DN25	DN32	DN20	DN25
	0.258	0.220	0.342	0.330	0.333	0.333	0.502	0.752	0.446	0.627

注明： Q1：表示閥門帶轉接板連接 Q2：表示閥體和執行器之間無轉接板連接 (單位：mm 重量：kg)

以上尺寸與實物或許有細微差別，以實物為準，此數據僅供參考！

閥 體	密封件	閥座材質	閥球材質
黃銅 銅鍍鎳 不銹鋼	硅膠 丁氰 三元乙丙橡膠	聚四氟乙烯	不銹鋼304
