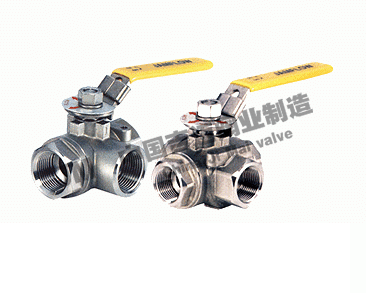

產品型號：Q14F,Q15F
產品口徑：DN15-DN50
產品壓力：1.6mpa-6.4mpa
連接方式：內螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦三通內螺紋球閥Q14F,Q15F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

【Q14F~Q15F三通內螺紋球閥產品概述】

三通內螺紋球閥三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

【Q14F~Q15F三通內螺紋球閥-主要技術參數】

公稱壓力	2.5MPa
適用穩定范圍	-20～232℃～350℃
螺紋類型	G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺紋連接三通不銹鋼球閥適用介質	水、油、氣及某些腐蝕性液體（W。O。G）

【Q14F~Q15F三通內螺紋球閥-主要零件材料】

零件名稱	材質
閥體	不銹鋼CF8M/CF8
閥蓋	不銹鋼CF8M/CF8
球	不銹鋼CF8M/CF8
球墊	聚四氟乙烯PTEE
閥桿	不銹鋼CF8M/CF8
填料	聚四氟乙烯PTEE
中口	聚四氟乙烯PTEE
大薄片	聚四氟乙烯PTEE
壓緊螺母	不銹鋼CF8M/CF8
手柄	不銹鋼CF8M/CF8
流向指示牌	ALUMINUM
華司	不銹鋼CF8
螺帽	不銹鋼CF8
鎖定裝置	不銹鋼CF8
皮套	塑料
盲蓋	不銹鋼CF8M/CF8

【Q14F~Q15F三通內螺紋球閥-主要外形尺寸】

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC
1-1/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC
1-1/2"	32.0	114	83	145	57.0	22.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71.0	22.4	38.1	1/4-20UNC

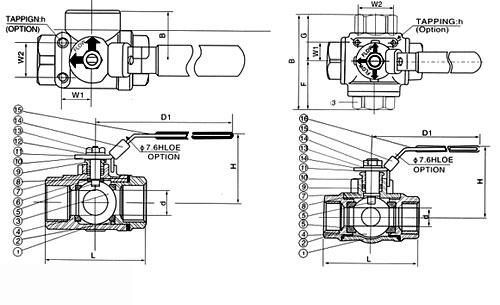

三通內螺紋球閥Q14F,Q15F圖紙：
三通內螺紋球閥Q14F,Q15F圖紙
