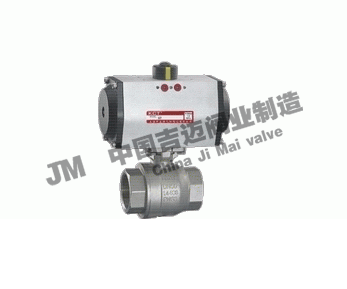

上海吉邁閥門制造有限公司主要生產≦氣動兩片式球閥Q611F≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！
產品概述：
氣動三片式球閥,Q611F氣動球閥,三片式球閥,是我公司在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。可廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q611F二片式內螺紋氣動球閥工作原理
氣動二片式球閥是由氣動執行器與二片式球閥組成，利用壓縮空氣作為能源，接受氣動信號或電氣定位器等附件信號進行工作，具有結構簡單、操作方便等優點。氣動二片式球閥已廣泛應用于石油、化工、發電、造紙、原子能、火箭等各部門，以及人們?nèi)粘Ｉ钪小飧變?nèi)輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或開關操作場合。
Q611F二片式內螺紋氣動球閥產品特點
1 、可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥
2、二片式氣動球閥由仿意大利AT氣動執行機構和Q11F兩片式球閥組成
3、氣動執行器采用鋁合金擠出工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸
4、活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達10萬次
5、閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點
6、采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精確的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定
7、閥體設計，鑄造均采用臺灣的先進工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長
主要技術參數
|
閥體形式
|
內螺紋精鑄閥體
|
|
公稱通徑
|
DN6～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓帽擰緊式
|
|
密封填料
|
V型聚**填料、含浸聚四**石棉填料、石棉紡織填料、石墨填料
|
氣動執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|

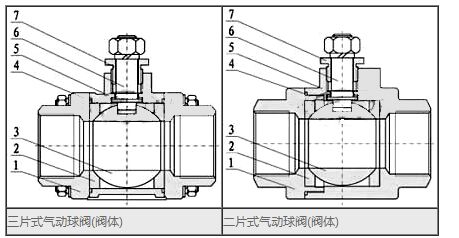

閥體結構圖
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
2
|
閥座
|
PEFE、PPL、304、316
|
|
3
|
球體
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金屬石墨纏繞墊片
|
|
5
|
右閥體(中閥體)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
閥桿
|
2Cr13304、316、316L
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
主要零件材料
主要性能指標
|
公稱通徑DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
主要性能參數
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
主要外形及連接尺寸
|
公稱通徑
|
內螺紋連接
|
|
mm
|
inch
|
D
|
L
|
H
|
G
|
A
|
|
10
|
3/8
|
10
|
60
|
157
|
3/8″
|
140
|
|
15
|
1/2
|
15
|
75
|
168
|
1/2″
|
140
|
|
20
|
3/4
|
20
|
80
|
170
|
3/4″
|
140
|
|
25
|
1
|
25
|
90
|
180
|
1″
|
140
|
|
32
|
11/4
|
32
|
110
|
185
|
11/4″
|
164
|
|
40
|
11/2
|
38
|
125
|
200
|
11/2″
|
164
|
|
50
|
2
|
50
|
144
|
210
|
2″
|
190
|
|
65
|
21/2
|
64
|
186
|
230
|
21/2″
|
210
|
|
80
|
3
|
78
|
206
|
250
|
3″
|
247
|
|
100
|
4
|
98
|
240
|
270
|
4″
|
247
|
