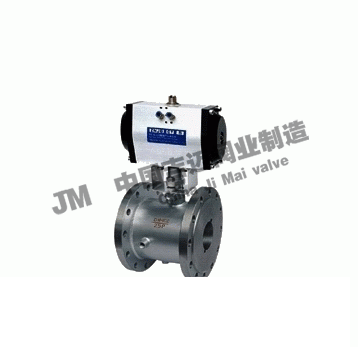

氣動保溫球閥BQ641F

氣動法蘭式夾套保溫球閥產品概述：

BQ641F氣動保溫球閥是采用活塞是氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。可配閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。夾套保溫氣動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于氣動保溫球閥采用整體式結構，因而夾套保溫氣動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

BQ641F氣動法蘭式夾套保溫球閥工作原理：

氣動保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。縮徑保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。氣動保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。

BQ641F氣動法蘭式夾套保溫球閥產品特點：

1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。

2、主要針對凝固的高粘度介質及易結晶介質等。

3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

BQ641F氣動法蘭式夾套保溫球閥主要技術參數：

☆閥體及內件

閥體形式	兩段式鑄造閥體（外焊接夾套保溫）
公稱通徑	DN20～DN200
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+450℃
球體形式	"O"型球體
流量特性	近似快開特性
密封填料	柔性石墨填料

等☆BQ641F氣動法蘭式夾套保溫球閥執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

等※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。氣動球閥只需要用氣動執行器帶動閥體作90度的旋轉，就可以實現對介質的流量進行截?cái)嗪烷_通的功能。而且只需要很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了一個阻力很小、并且直通的流道。通常認為球閥最適宜直接做開閉使用，現在已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。BQ641F氣動法蘭式夾套保溫球閥優點

氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。，它具有以下優點：

1． 流體阻力小，其阻力系數與同長度的管段相等。

2． 結構簡單、體積小、重量輕。

3． 緊密可目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

8. 因?yàn)闅鈩?dòng)球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。

9.相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置。（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）

☆BQ641F氣動法蘭式夾套保溫球閥主要零件材料

1	左閥體	鑄鋼、不銹鋼
2	右閥體	鑄鋼、不銹鋼
3	閥座	不銹鋼、硬質合金
4	球體	2Cr13+硬化處理、304、316
5	墊片	柔性石墨、聚四氟依稀
6	閥桿	2Cr13、304、316
7	填料	柔性石墨、聚四氟依稀
8	壓蓋	鑄鋼、不銹鋼
9	支架	鑄鋼、不銹鋼
10	執行器	根據實際配置而定

☆主BQ641F氣動法蘭式夾套保溫球閥要技術規范

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

☆BQ641F氣動法蘭式夾套保溫球閥主要性能規范

試驗壓力（MPa）	公稱壓力（MPa）					壓力級（class）			JIS（K）
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa
