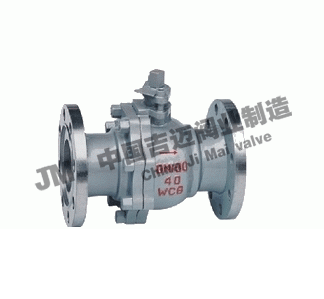

一、Q41F法蘭鑄鋼球閥產品概述：
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。 2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。 3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。 4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"
二、Q41F法蘭鑄鋼球閥 技術規范
|
設計依據
|
國標系列
|
美標系列
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
三、Q41F法蘭鑄鋼球閥 主要零件及材質
|
序號
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB
|
A2116-WCB
|
|
2
|
密封圈
|
PTFE、RPP
|
PTFE、RPP
|
|
3
|
球體
|
1C18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石體
|
WCB
|
A216-WCB
|
|
7
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304F/.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料壓蓋
|
WCB
|
A2116-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
擋圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667
Gr.32510
|
|
13
|
閥桿
|
1Cr33
|
A276-410
|
|
14
|
螺釘
|
35
|
A193-B7
|
|
15
|
止推墊片
|
PTFE
|
PTFE
|
四、Q41F法蘭鑄鋼球閥 試驗壓力
|
壓力等級
|
試驗壓力(MPa）
|
|
公稱壓力（PN）
|
磅級（Class）
|
殼體試驗
|
密封試驗
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
五、Q41F法蘭鑄鋼球閥 連接尺寸PN1.6MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
PN2.5MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
PN4.0MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
PN6.4MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
PN10MPa 主要連接尺寸及重量
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
10
|
15
|
18
|
25
|
32
|
46
|
75
|
|
|
|
