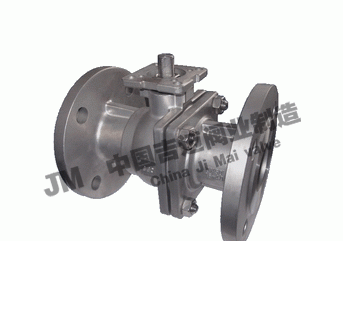

產品型號：Q41F
產品口徑：1/2”～4”
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭式高平臺球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

國標法蘭球閥，聚多年球閥研發制造經驗：1、閥座采用雙唇密封結構設計，增強密封性能，降低操作扭矩。多種閥座材料，適應范圍廣；2、閥桿防爆結構設計：閥桿為下裝式，防止受壓飛出，同時采用四氟材料導向，減少閥桿摩擦，降低操作扭矩；3、防火防靜電結構設計；同時可根據客戶要求或使用工況設計特定的結構形式。

設計標準 Design standards

技術規范：國標
設計標準：GB/T 12237
結構長度：GB/T 12221
連接法蘭：GB/T 9113 JB 79
試驗與檢驗：GB/T 12237 JB 9092
Technical specification：GB
Design Standard：GB/T 12237
Face to Face：GB/T 12221
Flanged Ends：GB/T 9113 JB 79
Test and Inspection：GB/T 12237 JB 9092

性能規范 Specifications

公稱壓力：1.6，2.5，4.0，6.3Mpa
強度試驗：2.4，3.8，6.0，9.5Mpa
密封試驗：1.8，2.8，4.4，7.0Mpa
上密封試驗：1.8，2.8，4.4，7.0Mpa
氣密封試驗：0.6Mpa
公稱尺寸：DN15-DN400(1/2~16”)
閥門主體材料：CF8，CF8M，CF3，CF3M，WCB，WCC，A105，LF2，LCB、LCC
適用介質：水、油、氣、化工、電站等
適用溫度：-29℃~425℃
Nominal pressure: 1.6,2.5,4.0,6.3 Mpa
Strength test: 2.4, 3.8,6.0,9.5 Mpa
Seal Test: 1.8,2.8,4.4,7.0Mpa
The seal test: 1.8,2.8,4.4,7.0Mpa
Gas seal test: 0.6Mpa
Nominal Diameter：DN15-DN400(1/2~16”)
Valve body material: CF8，CF8M，CF3，CF3M，WCB，WCC，A105，LF2，LCB、LCC
Suitable medium: water, steam, oil products,
nitric acid, acetic acid

Suitable temperature: -29℃~425℃

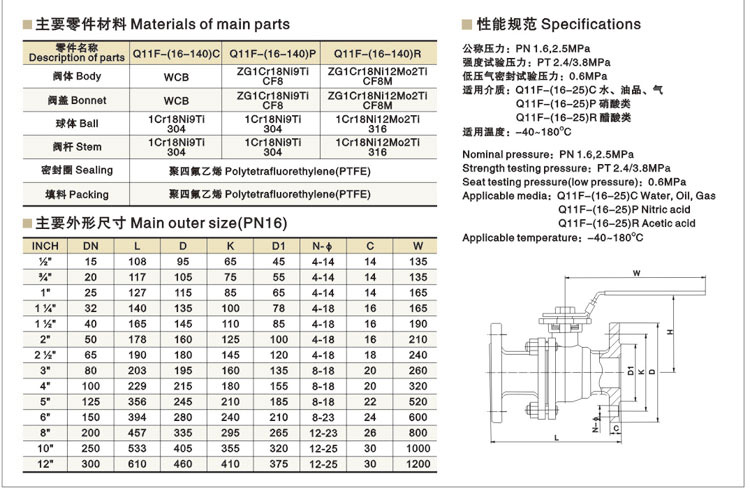

法蘭式高平臺球閥尺寸圖紙：
