產品型號：YJF
產品口徑：DN10-DN50
產品壓力：31.5mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高壓液壓截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

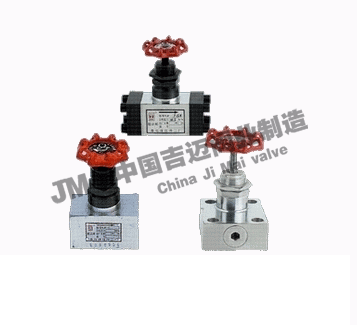

YJF高壓液壓截止閥是依據國外資料研制而成。主要用于液壓系統管路、集成油路中控制油液的流通和截止。其閥芯為液壓平衡式，開啟力小、密封性能可靠。操作方便、外觀精美等特點。本系列高壓截止球閥主要有閥體、閥芯、閥桿、手輪等組成。閥體采用鋼質鍛件，表面進行鍍鉻處理。

名稱代號：高壓截止閥
②連接形式：L－內螺紋連接式F－法蘭連接式B－板式連接
③公稱能徑：3～50mm
④公稱通徑：H-31.5Mpa

公稱壓力：31.5MPa
適用介質：礦物油、水－乙二醇和乳化液
介質溫度：-20℃～+65℃

高壓液壓截止閥連接尺寸

型號（Model）	DN （mm）	基本尺寸							重量（Kg）
型號（Model）	DN （mm）	L	L1	H	D	D2	S	DM	重量（Kg）
YJF-L3H	3	50	12	103	3	52	24	M10×1	0.3
YJF-L6H	6	80	12	148	6	52	38	M12×1.5	1.0
YJF-L8H	8	90	14	155	8	72	46	M14×1.5	1.5
YJF-L10H	10	90	16	158	10	72	54	M18×1.5	2.0
YJF-L15H	15	90	18	161	15	72	54	M22×1.5	2.5
YJF-L20H	20	120	20	189	20	125	58	M27×2	4.0
YJF-L25H	25	135	22	208	24	125	68	M33×2	6.5
YJF-L32H	32	150	24	228	30	160	76	M42×2	11.0

高壓液壓截止閥連接尺寸

型號（Model）	DN （mm）	基本尺寸							重量（Kg）
型號（Model）	DN （mm）	L	L1	H	D	D1	D2	S	重量（Kg）
YJF-F10H	10	120	9	158	10	18.5	72	54	3.5
YJF-F15H	15	132	11	161	15	22.5	72	54	3.6
YJF-F20H	20	140	12	189	20	28.5	125	58	4.2
YJF-F25H	25	185	14	208	24	35	125	68	8.9
YJF-F32H	32	204	16	228	30	43	160	76	11.8
YJF-F40H	40	230	18	242	38	52	200	92	12.8
YJF-F50H	50	245	20	264	48	65	200	100	15.5

高壓液壓截止閥連接尺寸

型號（Model）	DN （mm）	基本尺寸															重量（Kg）
型號（Model）	DN （mm）	L	L1	L2	L3	L4	H	H1	H2	W	W1	W2	D	D1	D2	4-D3	重量（Kg）
YJF-B8H	8	65	9	11.5	24	47	135	30	1.79	65	9	47	16	8	72	9	2.1
YJF-B10H	10	85	10	18.5	28	65	140	32	1.79	70	10	50	20	10	72	11	2.3
YJF-B15H	15	88	11	21.5	36	65	145	40	1.79	82	13.5	55	25	15	72	13	2.9
YJF-B20H	20	113	16	22.2	46	81	165	45	2.75	97	16.5	65	30	20	125	17	5.5
YJF-B25H	25	120	17.5	24	48	85	180	55	2.75	112	13.5	85	35	24	125	17	6.5
YJF-B32H	32	127	17.5	20.6	50.8	92	205	65	2.75	127	17.5	92	40	30	160	21	9.2
YJF-B40H	40	160	25	20	70	110	235	75	2.75	150	20	110	50	38	200	21	18.5
YJF-B50H	50	180	30	20	80	120	245	85	2.75	160	20	120	60	48	200	21	23.6
