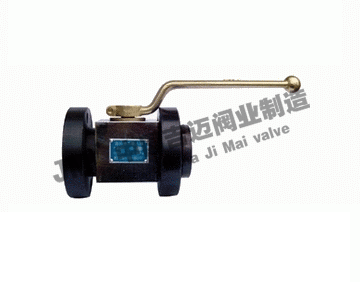

KHBF(KHMF)法蘭高壓球閥

上海吉邁閥門制造有限公司主要生產≦KHBF(KHMF)法蘭高壓球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。 KHBF法蘭高壓球閥閥體材料有碳鋼、不銹鋼；球體材料：碳鋼、黃銅、不銹鋼；工作溫度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡膠、氟橡膠；手柄形式：鋁質直柄、鋁質曲柄、鑄鋅直柄04、鑄鋅曲柄、鋼質直柄、鋼質曲柄、不帶手柄；表面處理：磷化、電鍍黃鋅；驅動形式：手動、氣動、電動。 【產品介紹】：    KHBF法蘭高壓球閥適用于液壓系統和化工系統的各種管路上，作啟閉用。適用介質:液壓油、水一乙二醇、其它混合液體。公稱壓力31.5MPa（PN50MPa的要定做）。 【工作原理】：     KHBF法蘭高壓球閥開關為旋轉90度的動作，旋塞體為球體，在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。 【產品特點】： 1、可轉動法蘭以便于裝配。 2、無泄漏，不需要手工重調密封件。 3、采用浮球式密封原理，雙側密封。 4、通過限位銷和限位墊限定開關位置。 5、全流量流通以便于介質的無阻尼流動。 6、通過控制手柄芯軸上的槽位觀察開關位置。 【產品其他參數】：

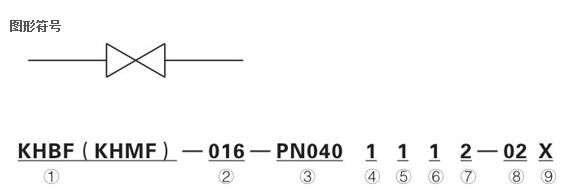

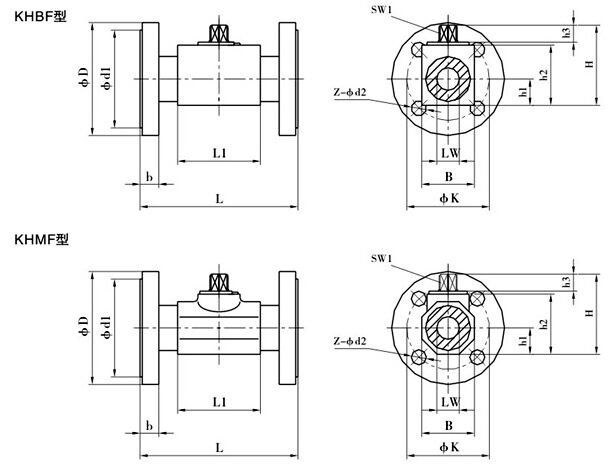

圖形符號  ① 系列代號：KHBF（KHMF）系列法蘭式球閥 ② 公稱通徑：16、20、25、32、40、50mm ③ 壓力范圍：40、63、100、160、250、315bar ④ 閥體材料：1-鋼 ⑤ 球體材料：1-鋼 ⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃ ⑦ 其他密封：2-丁晴橡膠 ⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄 ⑨ 設計序號：由生產商定 外形尺寸  ★尺寸表 簡略型號 壓力范圍 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4 KHBF-016 63-160 105 14 75 20 KHBF-016 250-315 130 18 90 26 KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4 KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4 KHBF-025 63-160 140 18 100 24 KHBF-025 250 150 22 105 28 KHBF-025 315 160 22 115 34 簡略型號 壓力范圍 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4 KHMF-032 63-160 155 22 110 26 KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4 KHMF-040 63-160 170 22 125 28 KHMF-040 250 185 26 135 34 KHMF-040 315 195 26 145 38 KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4 KHMF-050 63 180 22 135 26 KHMF-050 100-160 195 26 145 30 KHMF-050 250 200 26 150 38 8 KHMF-050 315 210 26 160 42 簡略型號 壓力范圍 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4 KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95 KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5

上一個產品：KHB(BKH)、KHM(MKH)高壓球閥

下一個產品：KHP(PKH)板式球閥
