產品型號：BKH(MKH)
產品口徑：DN13-DN50
產品壓力：31.5mpa
連接方式：板式
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦BKH(MKH)高壓球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

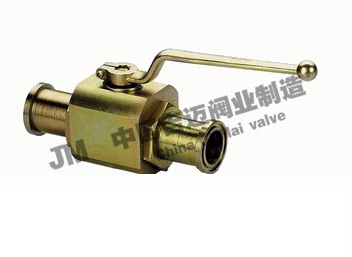

BKH(MKH)高壓球閥概述：

圖形符號

型號說明

①產品代號：BKH、MKH系列高壓球閥
②接頭標準：SAE J518C標準
③壓力等級：210、420 bar
④公稱通徑：13、20、25、32、40、50 mm

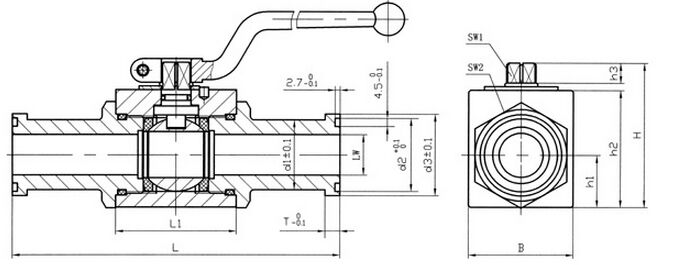

結構圖及主要外形尺寸

尺寸表

簡略型號	bar	DN	LW	L	L1	B	H	h1	h2	h3
BKH-SAE-FS-210-13	210	13	13	151	47	35	49	18	38	10
BKH-SAE-FS-420-13	420	13	13	151	47	35	49	18	38	10
BKH-SAE-FS-210-20	210	20	19	162	60	48	70	25	55	11
BKH-SAE-FS-420-20	315	20	19	174	60	48	70	25	55	11
BKH-SAE-FS-210-25	210	25	25	178	65	57	79	28.5	64	11
BKH-SAE-FS-420-25	315	25	22	198	65	57	79	28.5	64	11
BKH-SAE-FS-210-32	210	32	30	191	84	75	101	37.5	84	12
BKH-SAE-FS-420-32	350	32	27	223	84	75	101	37.5	84	12
BKH-SAE-FS-210-40	210	40	36	231	91	85	112	42.5	95	12
BKH-SAE-FS-420-40	350	40	32	281	91	85	112	42.5	95	12
BKH-SAE-FS-210-50	210	50	48	232	100	104	131	62	112.5	12
BKH-SAE-FS-420-50	350	50	45	316	100	104	131	62	112.5	12

尺寸表

SW1	SW2	T	d1	d2	d3	美標O形圈
09	30	6.8	24	25.5	30.2	18.6×3.5
09	30	7.9	24	25.5	31.8	18.6×3.5
12	41	6.8	31.7	31.9	38.1	25×3.5
12	41	8.9	32	31.9	41.3	25×3.5
12	50	8.1	38	39.8	44.4	32.9×3.5
12	50	9.6	38	39.8	47.6	32.9×3.5
14	60	8.1	43	44.6	50.8	37.7×3.5
14	60	10.4	44	44.6	54	37.7×3.5
14	70	8.1	50	54.1	60.3	47.2×3.5
14	70	12.7	51	54.1	63.5	47.2×3.5
14	90	9.6	62	63.6	71.4	56.7×3.5
14	90	12.7	67	63.6	79.4	56.7×3.5
