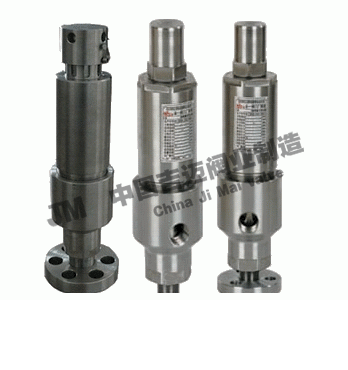

產品型號：AY42H、YA802Y
產品口徑：DN15-DN32
產品壓力：16.0mpa-32.0mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦AY42H、YA802Y安全溢流閥≧也是國內安全閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

AY42H、YA802Y安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。

主要性能規范

型號	公稱壓力	開啟壓力分級	工作溫度（℃）	適用介質
AY42H-160 YA802Y-160	16.0	6.3～16.0	200	水、油品等
AY42H-250 YA802Y-250	25.0	10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600	40.0-60.0	20.0～60.0

主要零件材料

NO	零件名稱	材料
1	閥體	碳鋼
2	閥座	不銹鋼
3	閥瓣	不銹鋼
4	閥蓋	焊接件
5	彈簧	50CrVA

主要外形尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336

型號	公稱通徑	尺寸
型號	公稱通徑	D	D1	K	M	Z-ød	b	L	L1	Rc	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1/2"	329
	25	165	115	30	M52×2	6-26	28	80	150	1"	447
	25	200	145	38	M80×3	6-29	40	90	180	11/2"	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2"	570

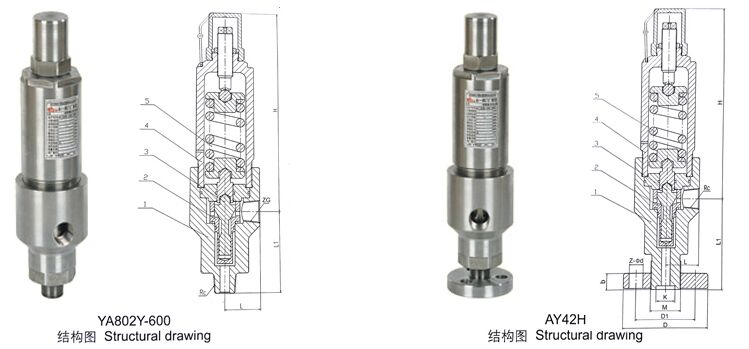

AY42H、YA802Y安全溢流閥結構圖紙：

AY42H、YA802Y安全溢流閥結構圖紙
