產品型號：GL41H
產品口徑：DN15-DN500
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦德標Y型過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、德標Y型過濾器產品概述

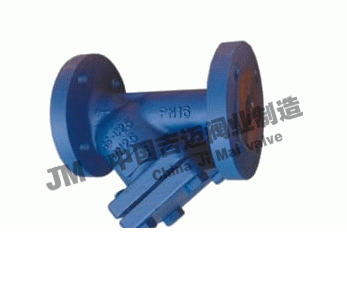

GL41H德標Y型過濾器是采用德國制造標準生產的一款過濾器產品，也屬于德標閥門的一種，是輸送介質的管道系統不可缺少的一種過濾裝置，主要適用于熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業，其執行標準為：結構長度標準DIN3202-F1系列；法蘭標準DIN2531-2545；殼體強度試驗1.5×PN。

我廠生產的德標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目(特殊情況可按用戶要求制作過濾網)。

二、德標Y型過濾器主要零件部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	DGL41H-C	DGL41H-P	DGL41H-R
1	閥體	GG GS-C25	CF8	CF8M
2	閥蓋	GG GS-C25	CF8	CF8M
3	濾網	S.S304
4	螺栓	A193-B7	1Cr18Ni9Ti
5	螺母	A1942H	1Cr18Ni9Ti
6	中密封墊片	柔性石墨+SS304
7	螺塞	S.S304

三、德標Y型過濾器主要執行標準表

結構長度標準	DIN3202-F1
連接法蘭標準	DIN2531-2545
壓力溫度等級	GB/T12224-2005
試驗檢驗標準	GB/T13927-2008

四、德標Y型過濾器主要外型尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸		Kv值 (m3/h)	重量(Kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	Kv值 (m3/h)	PN16	PN25	PN40
1.6-4.0	15	130	85	7	3	3.5	4
	20	150	95	11	4	4	5
	25	160	110	18	5	5.5	6
	32	180	125	26	7	7	8
	40	200	145	37	9	9	10
	50	230	155	60	12	12	13
	65	290	175	100	16	16	19
	80	310	210	150	21	21	24.5
	100	350	230	230	30	32	35
	125	400	270	330	43	47	51
	150	480	300	400	61	64	71
	200	600	385	650	121	144	144
	250	730	535	1200	154	178	178
	300	850	680	1900	255	285	285
	350	980	680	1850	358	378	420
	400	1100	780	2890	485	500	520

五、德標Y型過濾器蓋部排污孔M規格表

DN15-20	M10×1.5
DN25-32	M12×1.5
DN40-80	M20×1.5
DN100-150	M27×1.5
DN200-300	M33×1.5
DN350及以上	M48×2

德標Y型過濾器結構圖紙：

德標Y型過濾器結構圖紙
