產品型號：CS18H
產品口徑：DN15-DN50
產品壓力：1.6mpa~6.4mpa
連接方式：螺紋
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

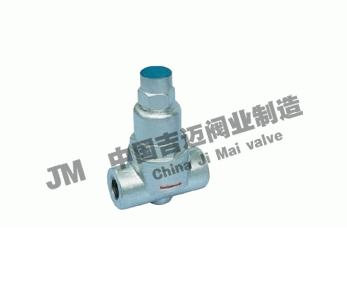

上海吉邁閥門制造有限公司主要生產≦CS18H脈沖式疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

【CS18H脈沖式疏水閥-產品說明】

主要性能參數

型號	CS18H-25	CS18H-40
公稱壓力PN/MPa	2.5	4.O
動作試驗壓力	1.2
殼體試驗壓力	3.75	6.0
最大工作壓力	2.4
適用介質	蒸汽、凝結水
適用溫度(℃)	≤225

不同壓差時的最大連續排水量

公稱徑徑/ 排水量/(kg/h)/ 壓差△9(MPa)	15	20	25	40	50
0.15	253	600	1180	1680	2050
O.2	319	660	1260	1730	2280
0.3	366	780	1320	2220	2580
0.4	418	840	1380	2400	2970
0.5	424	900	1440	2520	3180
0.6	471	960	1560	2580	3420
0.7	486	1020	1620	2620	3600
0.8	531	1080	1680	2760	3720
0.9	598	1140	1710	3000	3970
1.0	605	1260	1860	3060	4200

主要零部件材料

零件名稱	閥體、閥蓋	閥瓣、閥座、控制缸	閥罩	閥座、墊片
材料	碳鋼	不銹鋼	粉末冶金	純銅

主要外形尺寸

公稱通徑DN(mm)	錐管螺紋	尺寸
公稱通徑DN(mm)	錐管螺紋	L	A	B	H
15	Rc1/2	67	16	32	84
20	Rc3/4	76	22	38	96
25	Rc1	86	225	45	104.2
40	Rc11/2	108	35	63	137
50	Rc2	120	42	76	157
