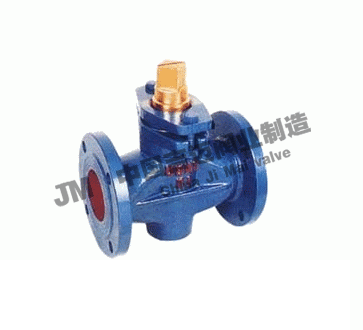

產品型號：X43T
產品口徑：DN15-DN300
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦X43T-1.0二通銅芯旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

X43T-10二通鑄鐵銅芯旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油、化工、煤氣、油品、天然氣、液化石油氣、水、暖通行業以及一般工業中。旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。

X43T二通銅芯旋塞閥產品說明

主要性能參數

型號	公稱壓力 PN（MPa）	試驗壓力PN（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X43T-1.0	1.0	1.5	1.1	水、蒸汽、油品	≤100

主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X43T-1.0	鑄鐵	鑄銅	鑄鐵	油浸石棉盤根柔性石墨

主要外形尺寸

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43T-1.0	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	4	30	12-φ23	100	263	760

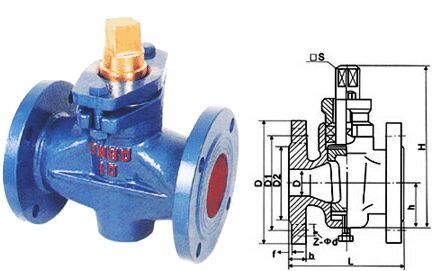

X43T-1.0二通銅芯旋塞閥圖紙：

X43T-1.0二通銅芯旋塞閥圖紙
