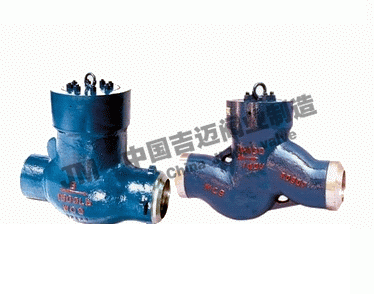

產品型號：H61Y,H41Y
產品口徑：DN25-DN600
產品壓力：Class1500～2500Lb
連接方式：法蘭，焊接
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高溫高壓止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：
●產品設計制造按ASME B16.34、E101 和JB/T3595-93標準的規定
●閥體、閥蓋均為模鍛件。閥瓣整體淬火，并能在閥體內上下移動，介質 倒流時，借介質壓力自動將閥瓣關閉。
●閥座采用焊接結構,閥瓣、閥座密封面采用堆焊鈷基硬質合金(STL),具有耐磨、耐高溫,抗擦傷性能好,使用壽命.
●止回閥應垂直安裝在水平管道上介質流向從, 下往上流(正流).
●中部采用自緊式密封結構，壓力越高，密封性能越好.
設計與制造標準：
●設計與制造： ASME B16.34、JB／T3595、E101
●壓力溫度： ANSI B1 6.34、JB／T74 、JB／T3595、E101
●結構長度： ANSI B16.10、E101、GB／T15188．1、JB/T2766
●對焊連接尺寸： ASME B16.25、GB／T12224、E101
●檢驗與試驗：ISO5208、GB/T13927、JB／T3595
電站止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
電站止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
電站止回閥的安裝應注意以下事頂：
　　 1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
　　 2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
　　 3、升降式垂直瓣止回閥應安裝在垂直管道上。
　　 4、升降式水平瓣止回閥應安裝在水平管道上。

序號 NO.	零件名稱 Part Name	碳鋼系列 Carbon Steel	合金鋼系列 Alloy steel	不銹鋼系列 Stainless Steel
序號 NO.	零件名稱 Part Name	ASTM
1	閥體/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	閥座/ Seat Ring	A105	A182/304	A182/304	A182/316L
3	閥瓣/Disc	A105	A182/F304	A182/F304	A182/F316L
4	搖桿/Hinge	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
5	自密封川/Pressure Seat	304+夾柔性石墨/軟鋼		316+夾柔性石墨（或軟316）	316L+夾柔性石墨（或軟316L）
6	銷軸/Hinge Pin	A182F6	A182/F304	A182/F304	A182/F316L
7	閥蓋(芯)/Bonnet	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
8	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
9	六角螺母/ Nut	A194/2H	A194/7	A194/8	A194/8
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	水、蒸汽、油品、硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～450℃

型號	零件名稱
型號	閥體	閥瓣	彈簧	閥桿	填料	壓板	閥蓋	鎖緊螺母
H61H－250 H61H－320	A216/WCB	A105	彈簧鋼	A182/F6a	304+夾柔性石墨	A216/WCB	A216/WCB	A194/2H
H61Y-P54100V H61Y-P57170V	A217/WC9	A182/F22	彈簧鋼	A182/304	304+夾柔性石墨	A217/WC9	A217/WC9	A194/7

公稱通徑	尺寸						配管 (mm) 外徑×壁厚	重量 (Kg)
DN (mm)	L	D	D1	D2	d	H	配管 (mm) 外徑×壁厚	重量 (Kg)
10	125	30	10	13	10	156	16×3	3
15	155	42	14	18	14	170	22×4	8．5
20	155	42	19	23	14	180	28×4	9
25	180	53	19	23	19	200	28×4	10
32	180	53	26	30	26	210	38×6	14
40	215	75	38	43	33	250	60×10	25
50	320	85	48	53	37	300	76×12	28

公稱通徑	尺寸						配管 (mm) 外徑×壁厚	重量 (Kg)
DN (mm)	L	D	D1	D2	d	H	配管 (mm) 外徑×壁厚	重量 (Kg)
65	430	110	67	330	89×11	39	430	110
80	470	130	84	340	108×14	75	470	130
100	560	165	101	370	133×16	148	560	165
125	650	185	124	390	168×22	180	650	185
150	730	220	164	400	195×15	340	730	220
175	900	240	187	428	219×16	400	900	240
200	950	260	200	518	/	603	950	260
