產品型號：H42W，H42H
產品口徑：DN25-DN200
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：不銹鋼，碳鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭立式止回閥H42W，H42H≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

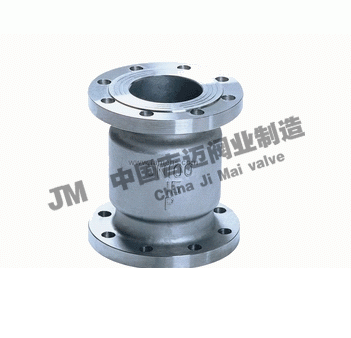

法蘭立式止回閥H42W，H42H是一種閥瓣沿著閥體垂直中心線滑動的止回閥，H42法蘭升降式止回閥只能安裝在垂直管道上，它的流體阻力系數較大,但密封性較旋啟式止回閥好。

【產品特點】

1、閥瓣沿著閥體垂直中心線滑動
2、適用于垂直安裝
3、密封性較旋啟式好

【執行標準】

設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

【產品型號】

材質	型號
WCB	H42H-16C,H42H-25,H42H-40
304	H42H-16P,H42H-25P,H42H-40P
316	H42H-16R,H42H-25R,H42H-40R

【產品性能規范】

法蘭立式止回閥性能規范

公稱壓力（MPa）		1.6	2.5	4.0
密封試驗壓力（MPa）		1.76	2.75	4.4
殼體試驗壓力（MPa）		2.4	3.75	6.0
適用溫度（℃）		WCB≤350，304/316≤200
材料	閥體	WCB,304,316
	閥座	WCB,304,316
	閥瓣	WCB,304,316
	密封圈	合金鋼，司太立
	墊片	石墨，聚四氟乙烯

【主要外形連接尺寸】

法蘭立式止回閥外形尺寸

公稱壓力	公稱通徑 DN	尺寸
		L		D	D1	D2	b	Z-Φ
		系列1	系列2	D	D1	D2	b	Z-Φ
1.6MPa 2.5MPa 4.0MPa	15	85	85	95	65	45	16	4-Φ14
	20	95	95	105	75	55	16	4-Φ14
	25	100	105	115	85	65	16	4-Φ14
	32	105	150	135	100	78	16	4-Φ14
	40	115	160	145	110	88	18	4-Φ14
	50	125	170	160	125	100	20	4-Φ14
	65	145	180	180	145	120	22	8-Φ18
	80	155	200	195	160	135	22	8-Φ18
	100	210	210	230	190	160	24	8-Φ23
	125	275	275	275	220	188	28	8-Φ25
	150	225	300	300	250	218	30	8-Φ25
	200	380	380	360	310	278	34	12-Φ25
