產品型號：DH44Y
產品口徑：DN50-DN250
產品壓力：150LB-600LB
連接方式：法蘭
閥體材質：碳鋼，低溫不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦DH44Y法蘭低溫止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

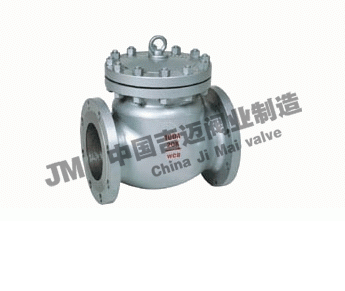

DH44Y法蘭低溫止回閥產品概述：

法蘭低溫止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。法蘭低溫止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
法蘭低溫止回閥的安裝應注意以下事項　　
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。　　
3、升降式垂直瓣止回閥應安裝在垂直管道上。　　
4、升降式水平瓣止回閥應安裝在水平管道上。

法蘭低溫止回閥工作原理
止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

法蘭低溫止回閥制造標準

項目	設計與制造	結構長度	法蘭標準	檢驗與試驗
標準	API600 JB/T7749	ANSI B16.10 GB12221	ANSI B16.5 JB79	API 598 GB/T13927

法蘭低溫止回閥主要零部件材質

零件名稱	閥體、閥蓋	閘板、閥座、閥桿	填料
材料	A352-LCB A352-LC3 A351-CF8	A182-F304	聚四氟乙烯

法蘭低溫止回閥主要性能規范

型號	公稱壓力	常溫試驗壓力(MPa)			低溫試驗壓力(MPa)	工作溫度及適用介質
型號	公稱壓力	殼體	密封(氣)	上密封	低溫試驗壓力(MPa)	工作溫度及適用介質
DH44Y-150Lb	150	3.0	0.6	2.2	0.6	-46℃氨液、氨、丙烷	-101℃乙烯、二氧化碳	-196℃甲烷、氮氣、液化天然氣
DH44Y-300Lb	300	7.5	0.6	5.5	0.6
DH44Y-600Lb	600	15.0	0.6	11.0	0.6

法蘭低溫止回閥主要外形尺寸和連接尺寸

公稱通徑		尺寸
mm	in	L	D	D1	D2	b	f	n-Φd	H
DH44Y-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
DH44Y-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
DH44Y-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
