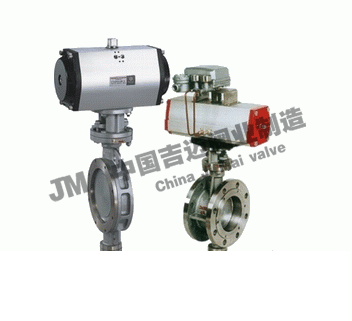

產品型號：D673H
產品口徑：DN50-DN500
產品壓力：1.6-6.4mpa
連接方式：法蘭，對夾
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦氣動硬密封蝶閥D673H≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

D673H-(6、10)C、P、R、V氣動對夾式硬密封蝶閥產品概述：

D673H氣動對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D673H氣動硬密封蝶閥特點

本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D673H			PN0.6MPa		PN1.0MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	110	4-14	125	4-18
65	46	115	625	245	72	130	4-14	145	4-18
80	64	120	645	245	72	150	4-18	160	8-18
100	64	138	675	355	92	170	8-18	180	8-18
125	70	164	715	355	92	200	8-18	210	8-18
150	76	175	800	355	92	225	8-18	240	8-22
200	89	208	850	250	170	280	12-18	295	8-22
250	114	243	925	250	170	335	12-22	350	12-22
300	114	283	1035	450	220	395	12-22	400	12-22
350	127	310	1070	450	220	445	16-22	460	16-22
400	140	340	1190	450	220	495	16-22	515	16-26
450	152	380	1250	650	280	550	16-22	565	20-26
500	152	410	1295	650	280	600	20-22	620	20-26
600	178	470	1455	850	380	705	20-26	725	20-30
700	229	550	1585	850	380	810	24-26	840	24-30
800	241	640	1700	1250	380	902	24-30	950	24-33
900	241	710	1865	1250	380	1020	24-30	1050	28-33
1000	300	770	2015	1250	380	1120	28-30	1160	28-36
1200	360	890		1250	380	1340	32-33	1380	32-39

D673H-(16、25)C、P、R、V氣動硬密封對夾式蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D673H			PN1.6MPa		PN2.5MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	125	4-18	125	4-18
65	46	115	625	245	72	145	4-18	145	8-18
80	64	120	645	245	72	160	8-18	160	8-18
100	64	138	675	355	92	180	8-18	190	8-22
125	70	164	715	355	92	210	8-18	220	8-26
150	76	175	800	355	92	240	8-22	250	8-26
200	89	208	850	250	170	295	12-22	310	12-26
250	114	243	925	250	170	335	12-26	370	12-30
300	114	283	1035	450	220	410	12-26	430	16-30
350	127	310	1070	450	220	470	16-26	490	16-33
400	140	340	1190	450	220	525	16-30	550	16-36
450	152	380	1250	650	280	585	20-30	600	20-36
500	152	410	1295	650	280	650	20-33	660	20-36
600	178	470	1455	850	380	770	20-36	770	20-39
700	229	550	1585	850	380	840	24-36	875	24-42
800	241	640	1700	1250	380	950	24-39	990	24-48
900	241	710	1865	1250	380	1050	28-39	1090	28-48
1000	300	770	2015	1250	380	1170	28-42	1210	28-56
1200	360	890		1250	380	1390	32-48	1420	32-56

D673H-(40)C、P、R、V氣動硬密封對夾式蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D673H			PN4.OMPa
	L	H	H2	A2	B2	D1	Z-d
50	43	112	625	245	72	125	4-18
65	46	115	625	245	72	145	8-18
80	64	120	645	245	72	160	8-18
100	64	138	675	355	92	190	8-22
125	70	164	715	355	92	220	8-26
150	76	175	800	800	92	250	8-26
200	89	208	850	850	170	320	12-30
250	114	243	925	925	170	385	12-33
300	114	283	1035	1035	220	450	16-33
350	127	310	1070	1070	220	510	16-36
400	140	340	1190	1190	220	585	16-39
450	152	380	1250	1250	280	610	20-39
500	152	410	1295	1295	280	670	20-42

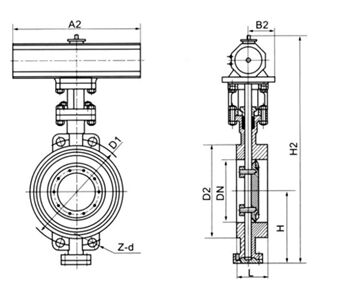

氣動硬密封蝶閥D673H結構圖紙：

氣動硬密封蝶閥D673H結構圖紙

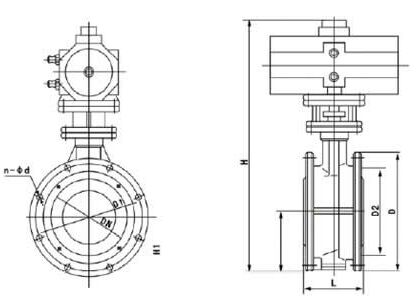

氣動硬密封蝶閥D643H結構圖紙：

氣動硬密封蝶閥D643H結構圖紙
