產品型號：D341X
產品口徑：DN50-DN2000
產品壓力：0.6mpa-2.5mpa
連接方式：法蘭式
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D341X-10~16法蘭蝸輪蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

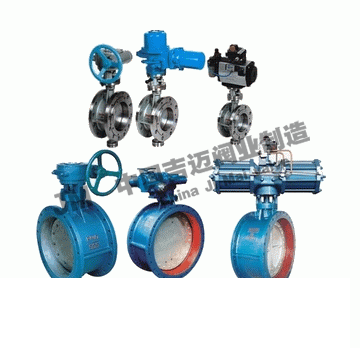

D341X-10~16法蘭蝸輪蝶閥產品概述：

法蘭蝸輪蝶閥的蝶板安裝于管道的直徑方向。法蘭蝸輪蝶閥結構簡單、體積小、重量輕。只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

D341X-10/16法蘭渦輪蝶閥適用范圍：
法蘭渦輪蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

D341X-10/16法蘭蝸輪蝶閥主要零件材料：

型號	閥體	蝶板	閥桿	閥座密封圈
D341X	QT450	QT450	2Cr13	丁腈橡膠

D341X-10/16法蘭渦輪蝶閥主要性能參數：

型號	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		適用溫度	適用介質
		殼體	密封
D341X	1.0	1.5	1.1	≤80℃	水、油品、污水、海水
	1.6	2.4	1.76

D341X-10/16法蘭渦輪蝶閥主要外形尺寸：

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D0	H
50	108	135	175
65	112	135	175
80	114	135	190
100	127	160	200
125	140	160	215
150	140	160	215
200	152	240	310
250	165	280	310
300	178	320	340
350	190	320	355
400	216	320	535
450	222	320	540
500	229	360	590
600	267	360	650
700	292	360	710
800	318	400	815
900	330	400	870
1000	410	400	940
1200	470	400	1020
1400	530	400	1270

D341X-10/16法蘭渦輪蝶閥特點:
    1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
    2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的      閥門。
    3、可以運送泥漿，在管道口積存液體最少。
    4、低壓下，可以實現良好的密封。
    5、調節性能好。
    6、全開時閥座通道有效流通面積較大，流體阻力較小。
    7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
    8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
    9、安裝方便。
    10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
