產品型號：1.6mpa-2.5mpa
產品口徑：DN50-DN1200
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭，對夾
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦電動硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

電動硬密封蝶閥產品概述：

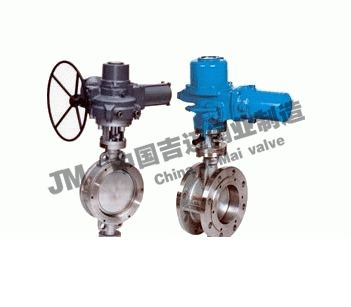

D973H電動硬密封蝶閥 ，金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。

■金屬密封可適用于帶稍許顆粒、漿液的介質中
■適用溫度可達425℃,最高壓力6.4MPa
■密封時幾乎無摩擦，保證扭矩更小，密封性更好
■法蘭對夾孔連接適用多種標

◇電動硬密封蝶閥D943H 參數

驅動	壓縮空氣5～7bar(可帶手輪)
公稱通經	50～1000mm
公稱壓力	1.6～6.4MPa
適用溫度	-40～+420℃
連接方式	法蘭、對夾
閥結構	三偏心
閥體材質	304、316、碳鋼
閥板材質	304、316、碳鋼
密封材質	本體、合金
適用介質	氣體、水及油類等(高溫場合)
可選附件	限位開關、定位器、電磁閥、減壓閥

◇電動硬密封蝶閥D943H選項參數

電動執行器選配：PLVE系列、PLVQ系列
作用形式：普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防爆型：防爆等級：dⅡBT3/T4
信號反饋：有源信號、S無源信號
帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
手動功能：電動執行器帶有手動開閥、關閥功能
調 節 型：輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.

◇電動硬密封蝶閥D943H標準

設計長度	GB12238、API1609、EN593、BS5155
結構長度	ISO5752/EN558、API609、GB12221-89
法蘭標準	PN6/10/16、ANSI CLASS 125/150

◇電動硬密封蝶閥D943H零部件材料

序號 NO	零件名稱 Accessory name	材質 Material
序號 NO	零件名稱 Accessory name	C	P	R
1	內六角螺絲 Mild Sleel Hex Socket Screw	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	閥蓋 Cover	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
4	閥座 Seat	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
6	蝶板 Butterfly Plate	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圓柱削 Straight Pin	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下蓋 Bottom Cover	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片 Gasket	不銹鋼+柔性石墨 Stainless Steel+Graphite
10	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
11	閥體 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	閥桿 Stem	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架 Yoke	WCB
14	鍵 Key	45
15	襯套 Bushing	PTFE+不銹鋼 PTFE+Stainless Steel
16	填料 Packing	柔性石墨 Graphite
17	壓蓋 Gland	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	位置指示器 Location lndicator	塑料 Plactic

◇電動硬密封蝶閥D973H 尺寸數據

通徑 (mm)	尺寸
	L	L1	H	1.6MPa		2.5MPa
	L	L1	H	D1	4-φd	D1	4-φd
50	43	108	245	125	4-18	125	4-18
65	46	112	250	145	4-18	145	4-18
80	46	114	350	160	4-18	160	4-18
100	52	127	380	180	4-18	190	4-22
125	56	140	410	210	4-18	220	4-26
150	56	140	490	240	4-22	250	4-26
200	60	152	560	295	4-22	310	4-26
250	68	165	621	355	4-26	370	4-30
300	78	178	580	410	4-26	430	4-30
350	78	190	757	470	4-26	490	4-33
400	102	216	825	525	4-30	550	4-36
450	114	222	925	585	4-30	600	4-36
500	127	229	1010	650	4-33	660	4-36
600	154	267	1180	770	4-36	770	4-39
