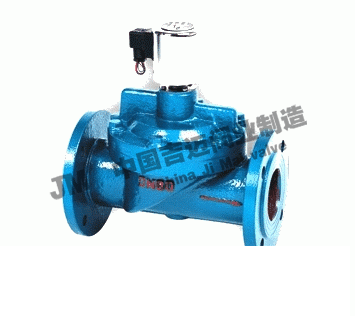

產品型號：DF(ZCS)
產品口徑：DN10-DN150
產品壓力：0-1.0mpa
連接方式：法蘭，螺紋
閥體材質：黃銅，鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦DF(ZCS)液用電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一、DF（ZCS）液用電磁閥產品概述：

　DF(ZCS)液用電磁閥是用來控制流體的方向的自動化基礎元件，屬于執行器;通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。

二、DF（ZCS）液用電磁閥外形尺寸

1	最高工作壓力	0.8MPa
2	工作壓差	0.03MPa～0.8MPa（其中φ3、φ5為直動式0～0.6MPa）
3	環境溫度	-10～+50℃
4	介質溫度	0～75℃
5	電壓	AC：380V；220V；36V/50Hz DC：12V；24V；110V；220V
6	絕緣等級	B級
7	功率	φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W
8	線圈溫升	≤80℃
9	電源允許波動	-15%～+10%
10	工作介質	液體氣體油〈20CST
11	安裝方式	介質流向與電磁閥箭頭保持一致，線圈向上，允許傾斜度小于30°
12	響應時間	φ3～φ50≤1秒關≤2秒φ65～φ150≤3秒關≤5秒

三、DF（ZCS）液用電磁閥結構規格參數：絲扣連接

型號	長	高	連接方式	材質
DF-15	90	105	G1/2"內螺紋	銅閥體
DF-20	100	115	G3/4"內螺紋
DF-25	120	135	G1"內螺紋
DF-32	135	145	G11/4"內螺紋
DF-40	145	160	G11/2"內螺紋
DF-50	180	180	G2"內螺紋

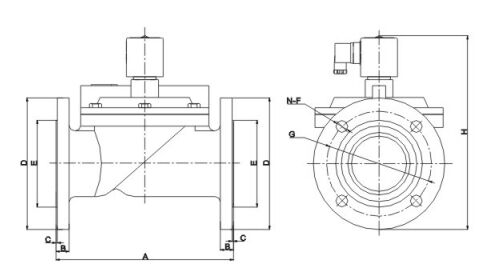

DF（ZCS）液用電磁閥結構規格參數：法蘭連接

型號	A	B	C	φD	φE	φF	φG	H	N	材質
DF-40F	155	15	2	150	88	18	110	205	4	鑄鐵
DF-50F	200	16	2	160	88	18	125	220	4
DF-65F	250	20	3	185	118	18	145	260	4
DF-80F	270	18	2	200	132	18	160	275	4
DF-100F	350	20	2	220	160	18	180	310	8
DF-125F	400	25	3	250	184	18	210	380	8
DF-150F	450	24	3	285	212	22	240	405	8

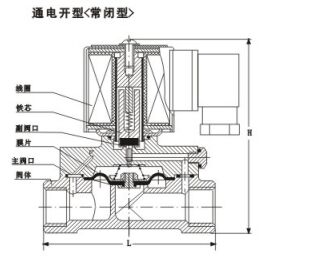

DF(ZCS)液用電磁閥結構圖紙：

DF(ZCS)液用電磁閥結構圖紙
