產品型號：ZCS
產品口徑：DN15-DN300
產品壓力：0.1～1.0mpa
連接方式：法蘭，螺紋
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZCS水用電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、產品概述：

ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔大大減低，具有啟閉迅速，可靠性高等特點。

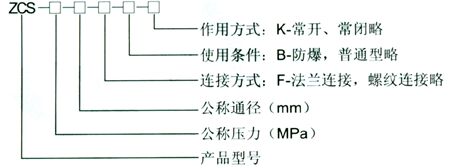

二、型號規格說明

ZCS水用電磁閥規格型號

三、技術參數

工作介質	水、粘度≤4°E的油及其它非腐蝕性流體
介質溫度℃	≤60
公稱壓力MPa	1.0
工作壓差MPa	0.05~1.0				0.1~1.0							0.15~1.0
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數KV	按JB/T7352-94規定
泄漏量ml/min	按JB/T7352-94·F規定
公稱通徑mm	10	15	20	25		32	40	50	65	80	100		125	150	200	250	300
功耗VA	17								30

四、安裝尺寸

公稱通徑	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	Ф4-14	16	3
32	137	140	11/4	137	180	140	100	76	Ф4-18	18	3
40	152	156	11/2	152	200	150	110	84	Ф4-18	18	3
50	164	180	2	164	230	165	125	99	Ф4-18	20	3
65				222	290	185	145	118	Ф4-18	20	3
80				253	310	200	160	132	Ф8-18	22	3
100				260	350	220	180	156	Ф8-18	24	3
125				315	400	250	210	184	Ф8-18	26	3
150				350	480	285	240	211	Ф8-22	26	3
200				390	600	340	295	266	Ф8-22	26	3
250				430	730	395	350	319	Ф12-22	28	3
300				480	850	445	400	370	Ф12-22	28	4

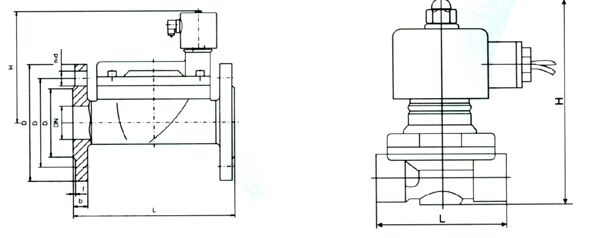

ZCS水用電磁閥結構圖紙：

ZCS水用電磁閥結構圖紙
