Q41F-25C天然氣專用球閥

上海吉邁閥門制造有限公司主要生產≦Q41F-25C天然氣專用球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、Q41F-25C天然氣專用球閥產品概述：

適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉.

二、Q41F-25C天然氣專用球閥操作原理和結構說明

1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.

2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.

3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.

4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.

三、Q41F-25C天然氣專用球閥性能規范 Products Perfomance specification

壓力等級		常溫試驗壓力（Mpa)
		殼體	密封	低氣壓密封
公稱壓力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
適用溫度		-40~+80℃
適用介質		天然氣， 液化石油氣等

四、Q41F-25C天然氣專用球閥主要零件材料:

零 件 名 稱	材 料
閥 體 閥 蓋	碳 素 鋼 WCB
球 體	不 銹 鋼 304SS
密 封 圈	PTFE(特氟隆)-聚四氟乙烯
閥 桿	鉻不銹鋼Ｃr13
閥桿填料	聚四氟乙烯
中法蘭螺母/螺栓	35#

注:≥DN200以上閥門選用Q347型固定球閥.
五、Q41F主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

六、Q347F主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200

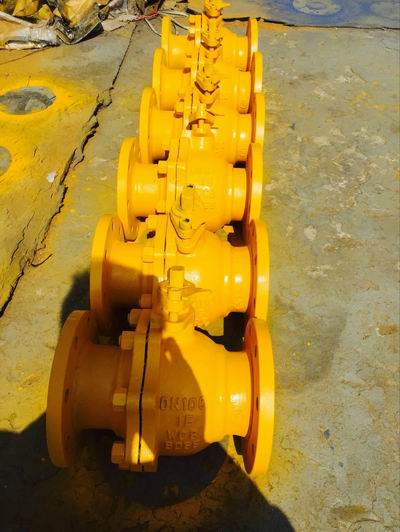

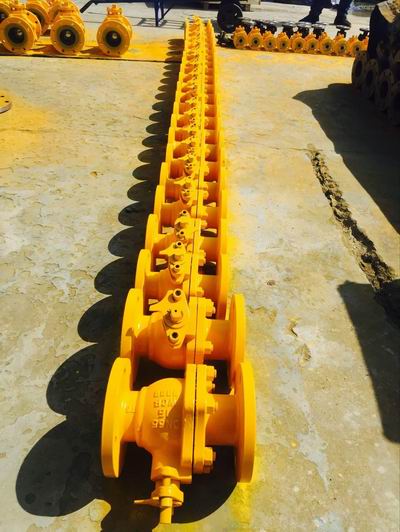

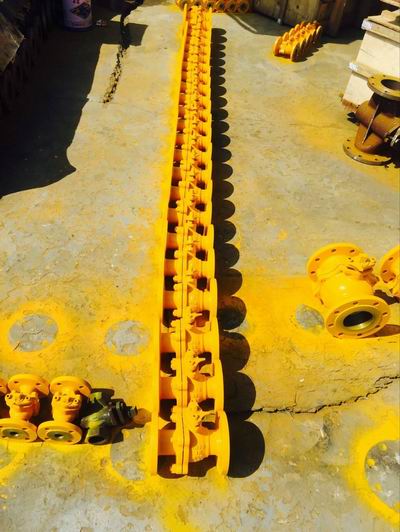

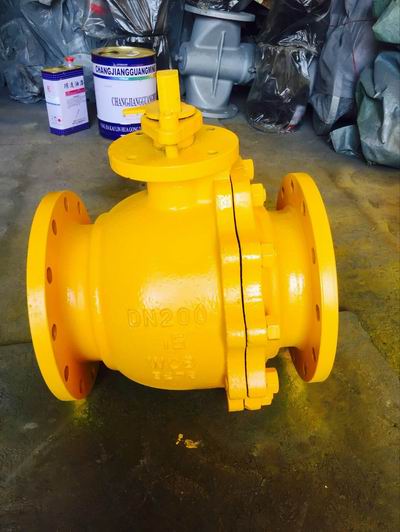

實體圖：

上一個產品：廣式法蘭球閥Q41F

下一個產品：Q41Y全鍛鋼高壓硬密封球閥

專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：

• 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
• 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
• 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
• 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.

訂貨流程：

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
3. 具體商定：交貨期、特殊要求等事宜.

訂貨須知：

• 客戶如對產品有特殊要求，須在合同中提供以下說明：
• 連接方式
• 結構長度
• 公稱直徑、全通徑、縮徑、管道尺寸；
• 流體介質及溫度、壓力范圍，
• 試驗、檢驗標準及其他要求。
• 本廠根據客戶特定要求配置各類驅動裝置。
• 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
• 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
