產品型號：D71Fs
產品口徑：DN40-DN200
產品壓力：0.6mpa-1.6mpa
連接方式：對夾
閥體材質：鑄鋼，鑄鐵
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79

測試

襯里層：電火花檢測

實驗與檢驗按GB/T13927標準

公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

上閥體：鑄鐵、碳鋼、不銹鋼下閥體：鑄鐵、碳鋼、不銹鋼蝶板：不銹鋼、碳鋼完全包覆氟塑料

蝶板軸：不銹鋼閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si

O型圈：Viton 手柄：鑄鐵、鑄鋁合金

部件列表

1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄

公稱通徑		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	D0 mm	H mm	質量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	f mm	D0 mm	H mm	質量
40	11/2	43	130	150	145	100	110	110	80	88	85	4-14	4-18	4-18	3	264	132	2.5
50	2	43	140	165	160	110	125	125	90	93	100	4-14	4-18	4-18	3	264	132	3.5
65	21/2	46	160	185	180	130	145	145	110	106	120	4-14	4-18	4-18	3	290	155	4.5
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	290	160	6
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	290	165	7.5
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	290	190	11
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	290	215	16
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	320	275	18

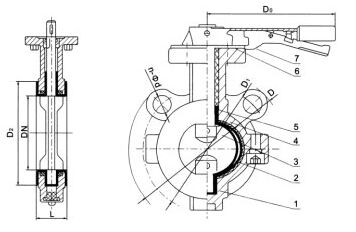

D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥結構圖紙：

D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥結構圖紙
