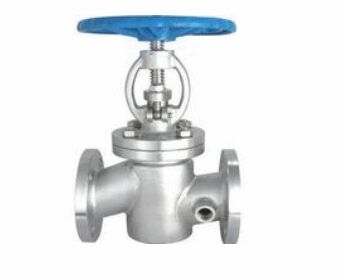

產品型號：BJ41Y、BJ41W、BJ41H
產品口徑：DN15-DN600
產品壓力：1.6mpa-2.5mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦BJ41Y、BJ41W、BJ41H保溫截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

BJ41Y、BJ41W、BJ41H保溫截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

【常見型號】

保溫截止閥常見的型號有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。

【結構和特征】

保溫截止閥的設計與制造符合API602，BS5352和ASME B16.34；檢驗與測試按API 598，標記按MSS-SP-25;

全徑或縮徑;

明桿支架式(OS&Y);

自定心壓板壓套式;

螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;

整體式上密封座;

承插端符合ASME B16.11;

螺紋連接端(NPT)符合ANSI/ASME B1.20.1;

閥瓣可變換為節流型、針型、球型和止回型。

【零件材料】

零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
零件名稱	Type F316(L)	Type F316(L)	Type F304(L)	Type F316(L)
閥體	Type A105	A182F22	A182F304(L)	A182F316(L)
墊片	316夾柔性石墨+graphite		316夾柔性石墨 SS+PTFE
閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
圓柱銷	A276 420
填料壓套	A276 410		A182 F304(L)	A182 F316(L)
活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
螺母	A194 2H	A194 4	A194 8	A194 8M
閥桿螺母
螺母	A194 2H	A194 4	A194 8	A194 8M
銘牌	SS
手輪	A197
填料壓板	A216 WCB		A351 Cf8
填料	Flexible Graphite		PTFE
閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質	水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度	-29℃-425℃	-29℃-550℃	-29℃-180℃

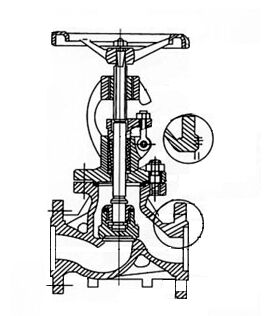

BJ41Y、BJ41W、BJ41H保溫截止閥結構圖紙：

BJ41Y、BJ41W、BJ41H保溫截止閥結構圖紙
