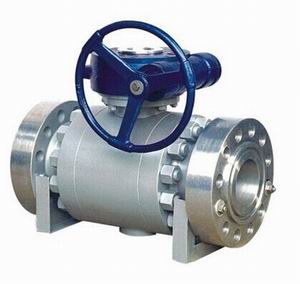

產品型號：Q47F、Q347F、Q647F、Q947F
產品口徑：DN50-DN700
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q47F、Q347F、Q647F、Q947F固定球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

【產品概述】

Q47F、Q347F、Q647F、Q947F固定球閥適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。

【閥門型號】

固定球閥型號有：q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。

【產品特點】

1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。

2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。

3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛。

【結構示意圖】

圖中標注數字解析：1表示球體，2、25表示軸襯，3表示密封圈，4表示閥座，5、9、22、31表示O型圈，6表示防火墊，7表示支撐圈，8、27表示彈簧，10、23表示注脂閥，11、17、21、32表示墊片，12表示閥蓋，13表示螺柱，14表示螺母，15、18、34表示螺釘，16表示螺塞，19表示球，20表示底蓋，24表示閥體，26表示排泄閥，28表示鍵，29表示閥桿，30表示止推軸承，33表示上閥桿座，35表示填料，36表示填料壓套，37表示壓板，38、39、41表示螺栓，40表示支架，42表示驅動結構。

【性能參數】

固定球閥型號	適用溫度(℃)	適用介質	材料
Q47F-16C	-29～150	水、蒸汽、油品等	碳鋼
Q47F-16P	-29～150	水、蒸汽、油品等	CF8

【外形和連接尺寸】

公稱通徑主要外形尺寸和連接尺寸

L D D1 D2 b Z-d H H1 D0

50 178 160 125 100 16 4-18 160 85 -

65 191 180 140 120 18 4-18 170 95 -

80 206 195 160 135 20 8-18 200 110 -

100 229 215 180 155 20 8-18 210 120 -

125 356 245 210 185 22 8-18 350 215 -

150 394 280 240 210 24 8-23 530 190 -

200 457 335 295 265 26 12-23 575 230 600

250 533 405 355 320 30 12-25 585 260 600

300 610 460 410 375 30 12-25 730 300 600

350 686 520 470 435 34 16-25 860 350 800

400 762 580 525 485 36 16-30 935 395 800

450 864 640 585 545 40 20-30 975 440 800

500 912 705 650 608 44 20-34 1060 485 800

600 1067 840 770 718 48 20-41 1170 591 800

700 1245 910 840 788 50 24-41 1270 686 800
