上海吉邁閥門制造有限公司主要生產≦Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥適用于在對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流;開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便;五種流向類型滿足不同工藝要求，可進行手、氣動、電動控制。
常見型號
三通球閥常見的型號有：q44f、q45f、q644f、q645f、q944f、q945f等。
閥門特點
1、閥座可設計成四面座浮動球和固定球，流態穩定，密封可靠;
2、三通球閥結構可設計成側裝式和頂裝式，雙向密封設計;流向切換絕無串流;
3、防飛出閥桿設計;
4、防靜電設計;
5、兩位(開和關位置)鎖定設計。
【執行標準】
設計規范： GB/T 12237 API 6D API 608 BS 5351
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D

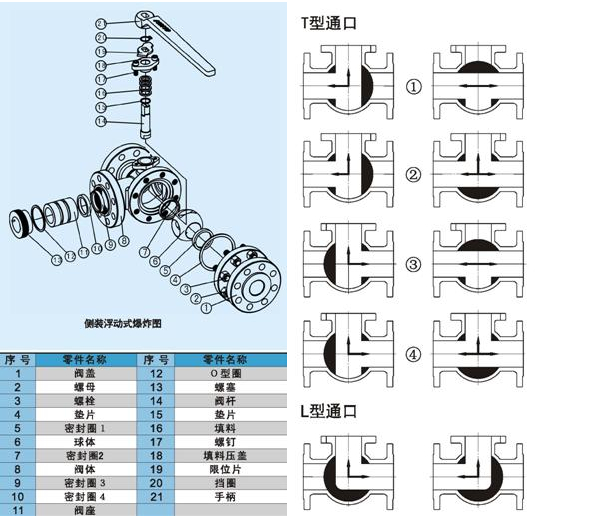

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥結構圖片
【外形尺寸及重量】
CLASS150、PN1.6MPa公稱壓力下的三通球閥外形尺寸及重量：
|
DN
|
NPS
|
L
|
do
|
H
|
H1
|
H2
|
Lo
|
W
|
重量
|
|
15
|
1/2
|
140
|
13
|
90
|
70
|
/
|
160
|
/
|
3
|
|
20
|
3/4
|
150
|
15
|
106
|
86
|
/
|
230
|
/
|
4
|
|
25
|
1
|
160
|
25
|
109
|
88
|
/
|
230
|
/
|
6
|
|
32
|
1 1/4
|
/
|
32
|
125
|
106
|
/
|
400
|
/
|
10
|
|
40
|
1 1/2
|
210
|
38
|
149
|
132
|
/
|
400
|
/
|
14
|
|
50
|
2
|
220
|
51
|
154
|
137
|
/
|
400
|
/
|
20
|
|
65
|
2 1/2
|
250
|
64
|
189
|
162
|
/
|
700
|
/
|
25
|
|
80
|
3
|
260
|
76
|
198
|
170
|
/
|
700
|
/
|
32
|
|
100
|
4
|
330
|
102
|
254
|
229
|
/
|
1050
|
/
|
45
|
|
125
|
5
|
430
|
127
|
273
|
247
|
/
|
1050
|
/
|
/
|
|
150
|
6
|
510
|
152
|
/
|
/
|
314
|
/
|
450
|
/
|
|
200
|
8
|
580
|
203
|
/
|
/
|
430
|
/
|
600
|
/
|
|
250
|
10
|
670
|
250
|
/
|
/
|
475
|
/
|
600
|
/
|
CLASS300、PN2.5MPa、PN4.0MPa公稱壓力下的三通球閥外形尺寸及重量：
|
DN
|
NPS
|
L
|
do
|
H
|
H1
|
H2
|
Lo
|
W
|
重量
|
|
15
|
1/2
|
140
|
13
|
90
|
70
|
/
|
160
|
/
|
3
|
|
20
|
3/4
|
165
|
15
|
106
|
86
|
/
|
230
|
/
|
4
|
|
25
|
1
|
165
|
25
|
109
|
88
|
/
|
230
|
/
|
6.5
|
|
32
|
1 1/4
|
220
|
32
|
125
|
106
|
/
|
400
|
/
|
11
|
|
40
|
1 1/2
|
250
|
38
|
149
|
132
|
/
|
400
|
/
|
15
|
|
50
|
2
|
260
|
51
|
154
|
137
|
/
|
400
|
/
|
21.5
|
|
65
|
2 1/2
|
320
|
64
|
189
|
162
|
/
|
700
|
/
|
/
|
|
80
|
3
|
320
|
76
|
198
|
170
|
/
|
700
|
/
|
35
|
|
100
|
4
|
370
|
102
|
254
|
229
|
/
|
1050
|
/
|
49
|
|
125
|
5
|
510
|
127
|
273
|
247
|
/
|
1050
|
/
|
/
|
|
150
|
6
|
510
|
152
|
/
|
/
|
314
|
/
|
450
|
/
|
|
200
|
8
|
580
|
203
|
/
|
/
|
430
|
/
|
600
|
/
|
|
250
|
10
|
670
|
250
|
/
|
/
|
475
|
/
|
600
|
/
|

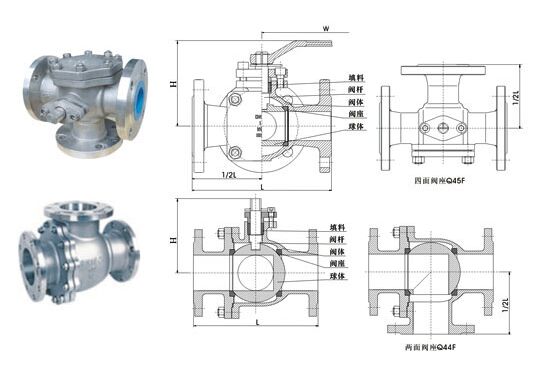

Q44F、Q45F、Q644F、Q645F、Q944F、Q945F三通球閥結構圖紙：
