產品型號：Z45T
產品口徑：DN40-DN200
產品壓力：1.0mpa-2.5mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦楔式閘閥Z41H≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

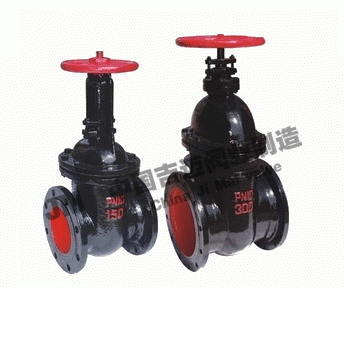

Z41T、Z45T鑄鐵閘閥產品概述：

主要技術參數：

型號	公稱壓力MPa	試驗壓力MPa			工作溫度	使用介質
		強度	密封（液）	低壓密封（氣）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41H-10C

Z41T鑄鐵明桿閘閥主要零件材料：

型號	閥體	閥蓋	閘板	閥桿螺母	閥桿	填料
Z41T-10	灰鑄鐵		灰鑄鐵	銅	不銹鋼	油浸石棉盤根
Z41H-10C	鑄鋼

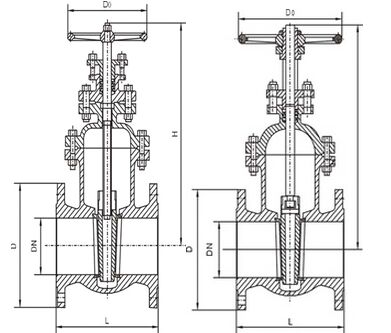

Z41T明桿閘閥結構圖及主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）：

Z41T明桿閘閥結構圖及主要外形尺寸

口徑 DN(mm)	Z41T-10
口徑 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

暗桿楔式鑄鐵閘閥主要技術參數：

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗桿楔式鑄鐵閘閥主要零件材料：

型號	閥體、閥蓋、閘板	密封圈	閥桿	填料
Z45H-10	灰鑄鐵、鑄鋼	不銹鋼	碳鋼、不銹鋼	浸油石棉盤根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗桿楔式鑄鐵閘閥結構圖及主要外形尺寸：

口徑 DN（mm)	Z45T-10				Z45H-16C
口徑 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
