產品型號：Z61H、Z11H
產品口徑：DN6-DN50
產品壓力：1.6mpa-6.4mpa
連接方式：內螺紋,承插焊
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：[email protected]
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦內螺紋與承插焊閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述:

內螺紋與承插焊閘閥Z61H/Y、Z11H/Y型標準材質細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304L	F316L
1	閥體	A105	A182 F22	A182F 304L	A182 F316L
2	閥座	A276 420	A276 304	A276 304L	A276 316L
3	閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
4	閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276 F304	A276F 304L	A276 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F 304L	A182F F316L
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182F 304L	A182F 316L
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

內螺紋與承插焊閘閥Z61H/Y、HZ61H/Y、HZ11H/Y主要連接尺寸及重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H開		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2

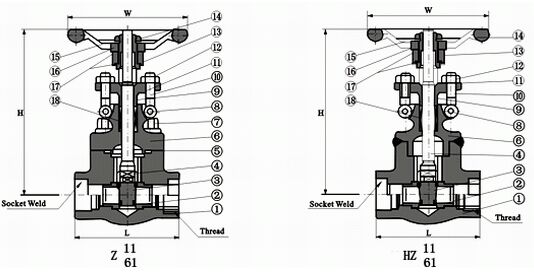

內螺紋與承插焊閘閥結構圖紙：

內螺紋與承插焊閘閥結構圖紙
